描述

一、?產品介紹

差壓在線密度計（也稱在線密度變送器）是一種用于連續在線測量液體的濃度和密度的設備，可直接用于工業生產過程。主要用于工業過程控制，在線密度計根據濃度與密度的大小產生相應的4-20mA信號，可通過數字通信進行遠程校準與監測，具有精度高，可靠性好，安裝使用簡單等特點。

二、?工作原理

差壓式密度計的原理能根據介質在一定垂直距離上的差壓值算出密度值，即一定高度的液柱產生的壓力與該液體的密度成正比，表達公式為P=ρgh 。

式中：

P —— 一定高度的液柱產生的壓力

ρ?—— 該液體的密度

g —— 測量地重力加速度

h —— 液位的高度

根據壓力儀表測量的壓力值，在測量地重力加速度與液柱的高度已知的條件下，就可以得到被測量液體的密度值。

三、?產品特點

• 可用于靜止或低流速液體，適合于管道和罐體安裝。
• 連續在線測量液體密度無過程中斷，滿足生產過程控制的需求。
• 接觸液體部件全部為高品質不銹鋼材料制造，安全衛生。
• 采用一體化結構的兩線制變送器，無活動部件維護簡單。
• 四位半數字液晶顯示，可設置密度值、信號電流值交替顯示，便查看和控制。
• 標準法蘭安裝，使用方便，插入液體即可顯示讀數。
• 提供食品生產型和其他防腐材質定制類型可選。

四、?應用領域

• 制糖業與釀酒業：果汁、糖漿、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇界面等；
• 奶制品業：煉乳、乳糖、乳酪、干乳酪、乳酸等；
• 采礦：鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石溶液等；
• 煉油：潤滑油、芳香劑、燃油、植物油等；
• 食品加工：番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等；
• 紙漿造紙業：黑漿、綠漿、紙漿清洗、蒸發器等；
• 飲料加工：啤酒、軟飲料、果酒、速溶咖啡等；
• 化工：硫酸、鹽酸、各類酸、氨水、尿素、燒堿（氫氧化鈉）、氯化鈉、清潔劑、聚合物、乙二醇等；
• 石化：石油、調油、天然氣、油氣水洗、煤油、潤滑油、油/水界面等；
• 還可應用于采礦鹽水、鉀堿、天然氣、潤滑油、生物制藥等等行業。

五、?產品參數

六、?安裝說明

• 產品必須豎直安裝，與地面垂直度在5°以內。
• 兩個膜盒（傳感器）之間的距離達到500mm以上。
• 兩個膜盒要都能浸沒到被測液體中。
• 對于粘性或結晶介質，需要定期對膜盒進行沖洗，以免介質粘附在膜盒上，影響測量準確性。
• 拆卸清晰時，確保傳感器膜盒不受到碰撞及其它損壞。
• 管道安裝時，液體需從頂部或者底部流入，不可從中間位置流入，管道閥門或者彎頭需留出30cm以上緩沖距離。

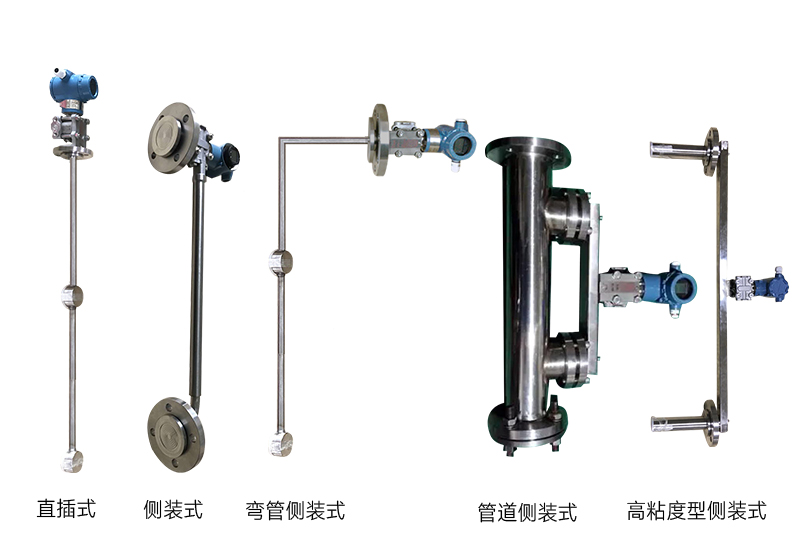

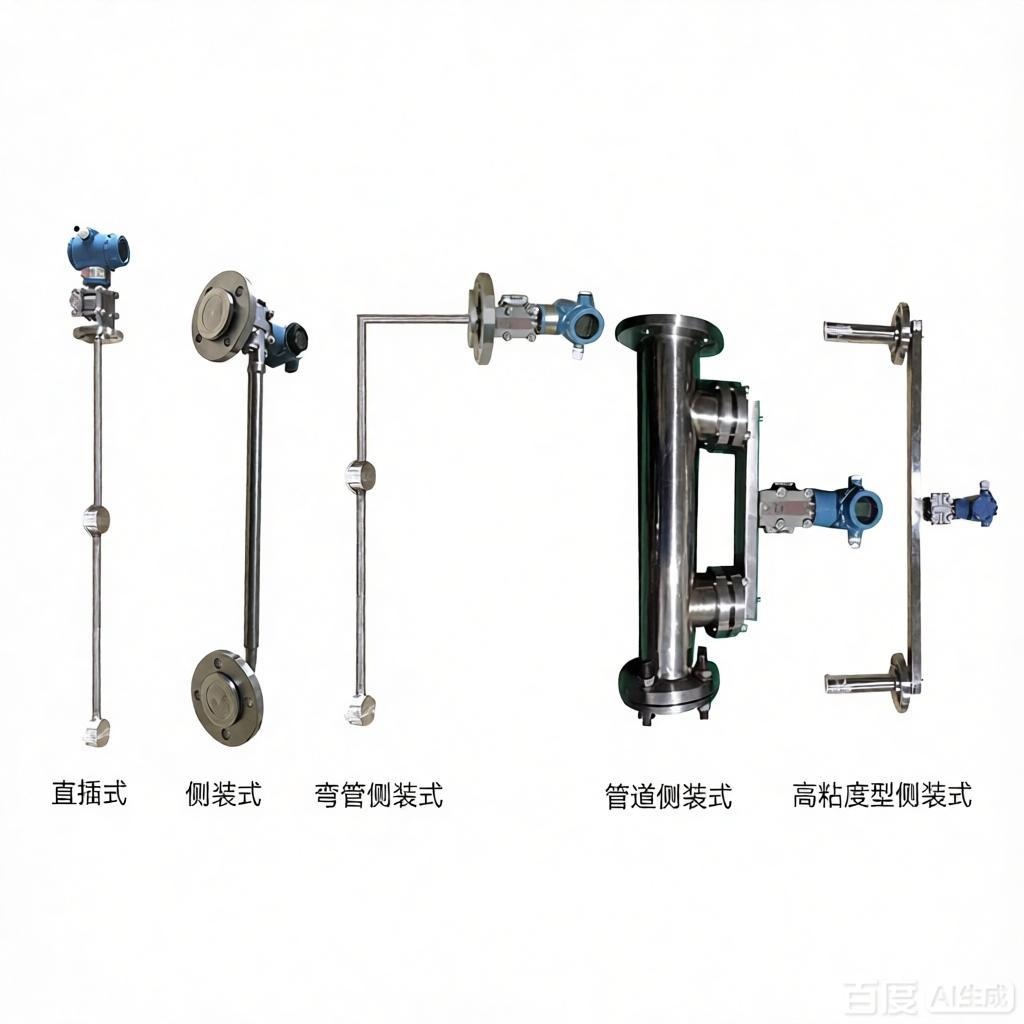

七、?安裝方式及規格選型

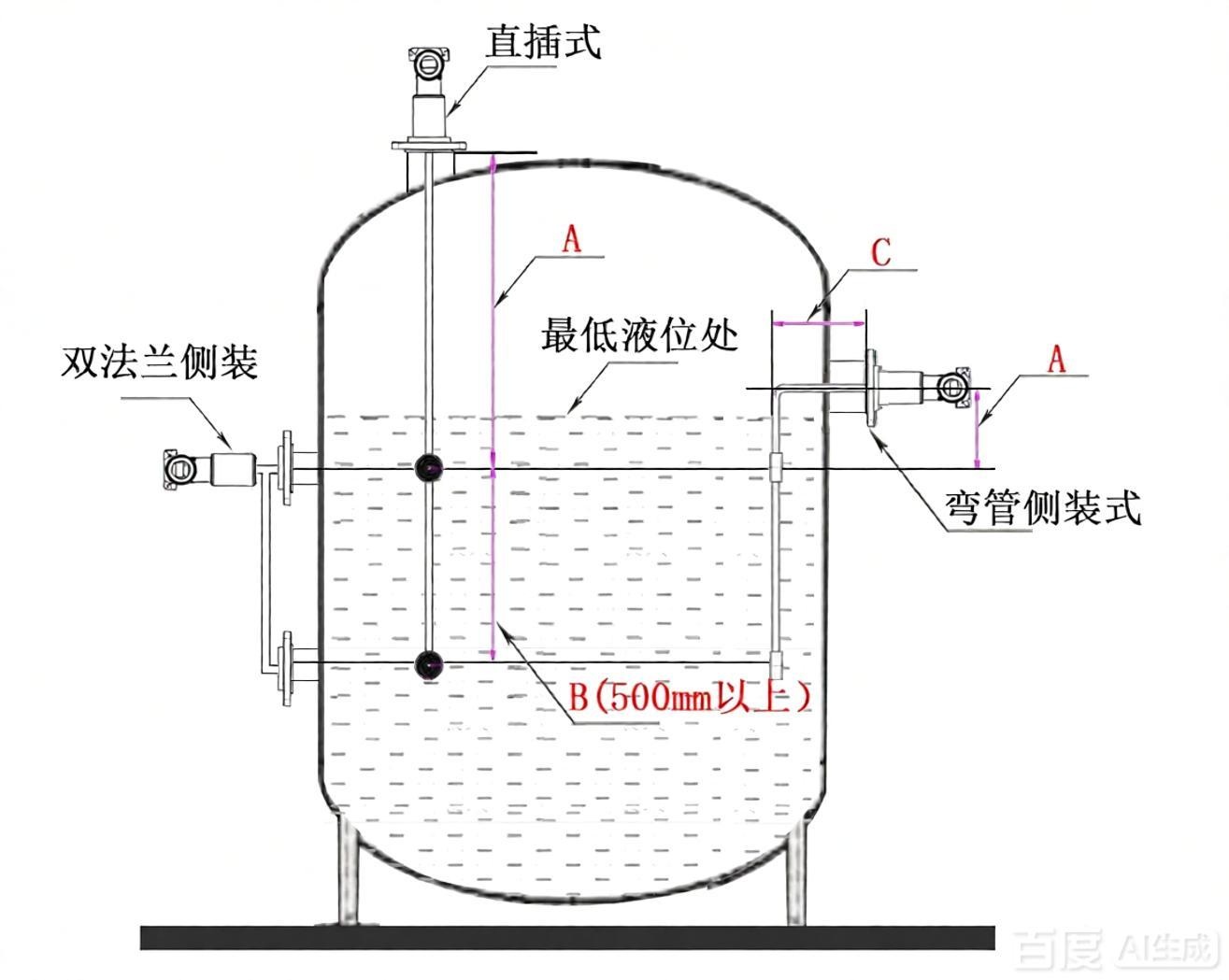

罐體與水池的應用

說明：1. 確定法蘭的大小，常規法蘭有DN50、DN65、DN80；

2. 兩個傳感器膜盒的中心間距需要在500mm以上，默認配備的為500mm間距的；
3. 直插式，需要確認上膜盒中心與法蘭底部的間距（即A處）；
4. 彎管側裝式，需要確認上膜盒中心與法蘭中心的間距（即A處），以及彎管部位的長度（即C處）。

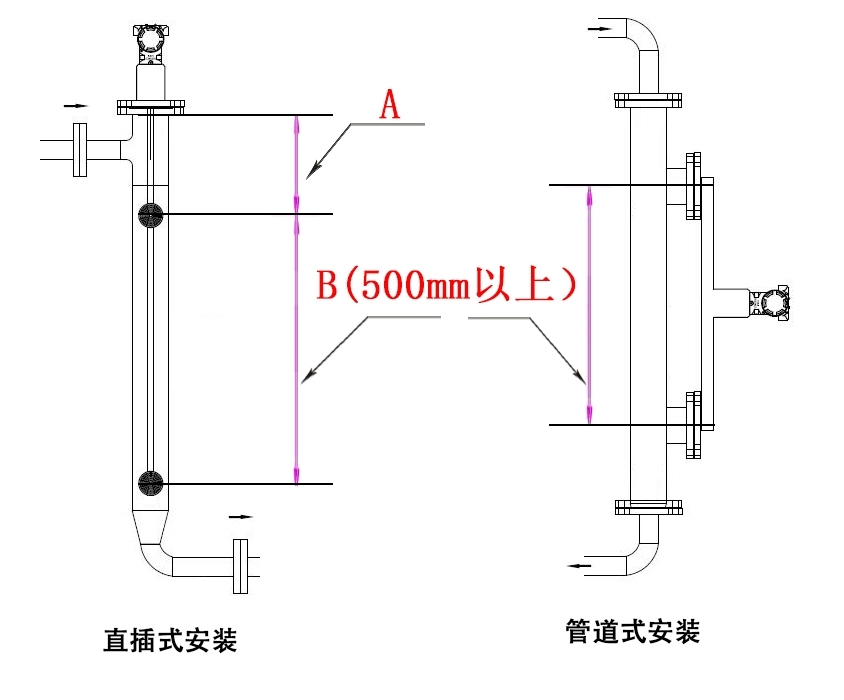

管道中的應用

說明：1. 確定法蘭的大小，常規法蘭有DN50、DN65、DN80；

2. 兩個傳感器膜盒的中心間距需要在500mm以上，默認配備的為500mm間距的；
3. 直插式，需要確認上膜盒中心與法蘭底部的間距（即A處）。

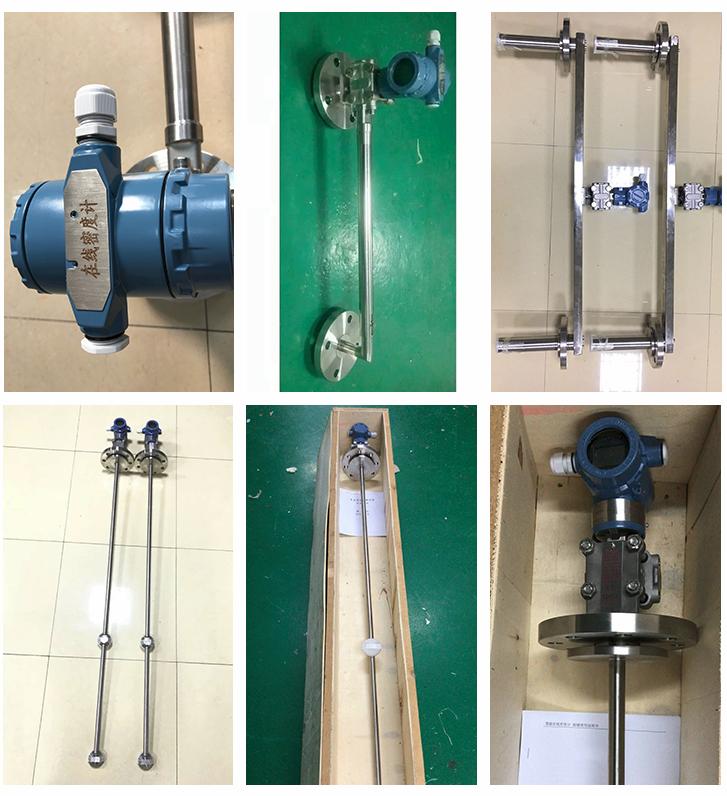

八、?產品實拍

?
